Двоповерховий будинок 220 m² в с. Стоянка

Двоповерховий будинок 220 m² в с. Стоянка

Загальна інформація

  • Рік 2023
  • Тип приміщення будинок
  • Країна Україна
  • Площа 220 m²
  • Послуга вентиляція, кондиціонування
  • Місто с. Стоянка

Все починається з проєктної документації

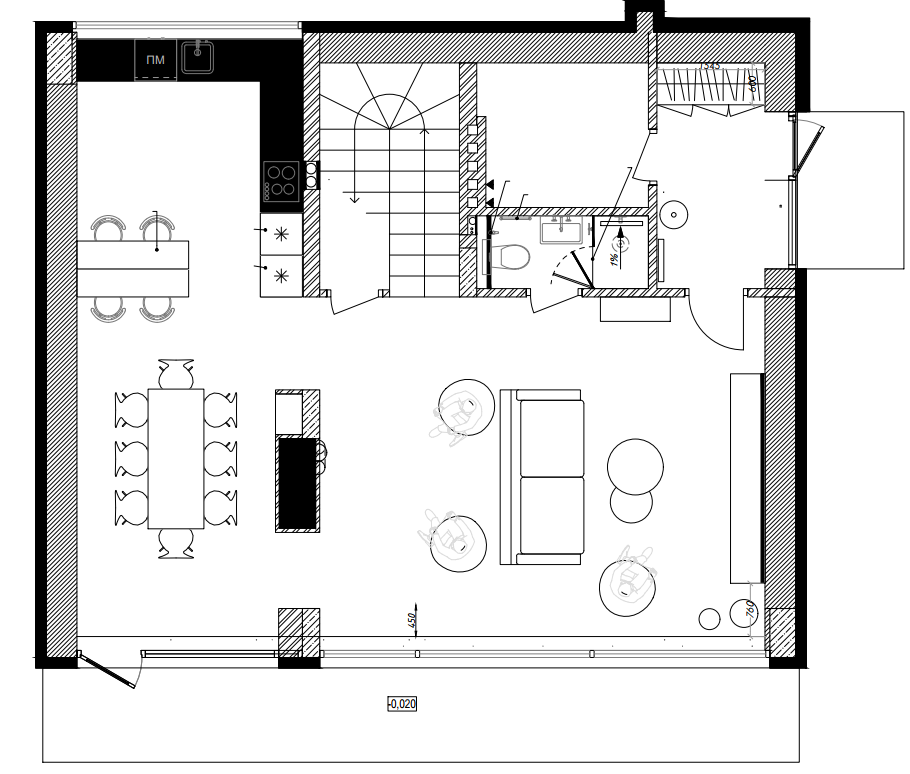

Планування першого поверху будинку

Двоповерховий будинок площею 220 квадратних метрів. Основним завданням було реалізувати систему канального охолодження та вентиляції для будинку, що перебуває на етапі будівництва.

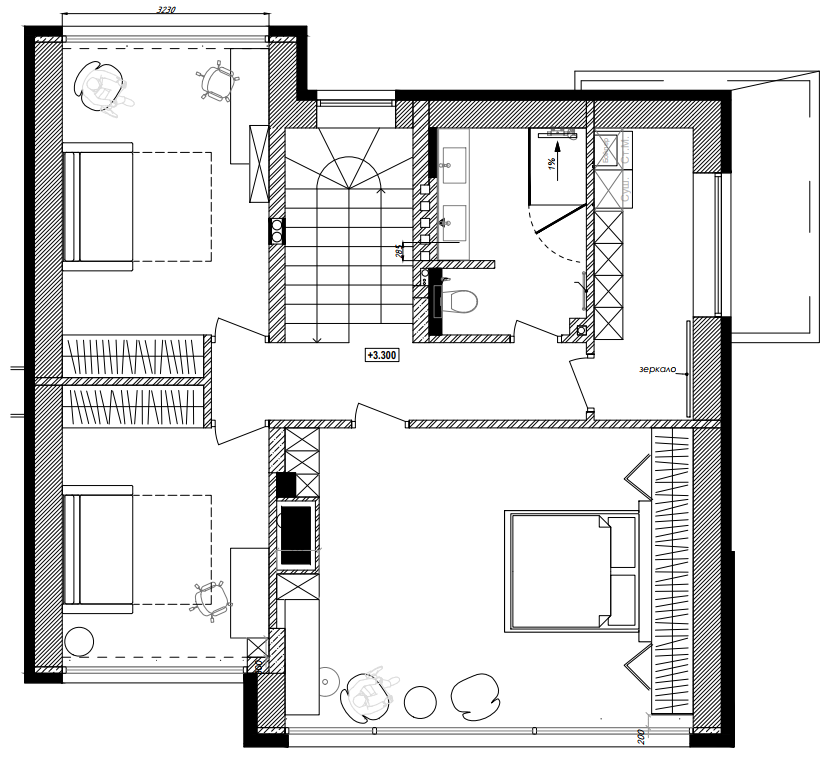

Планування другого поверху будинку

Будинок побудований за всіма правилами енергоефективності – стіни з керамоблоку, утеплені мінеральною ватою 15 см. Великі панорамні вікна, які в низці кімнат займають всю площу однієї зі стін.

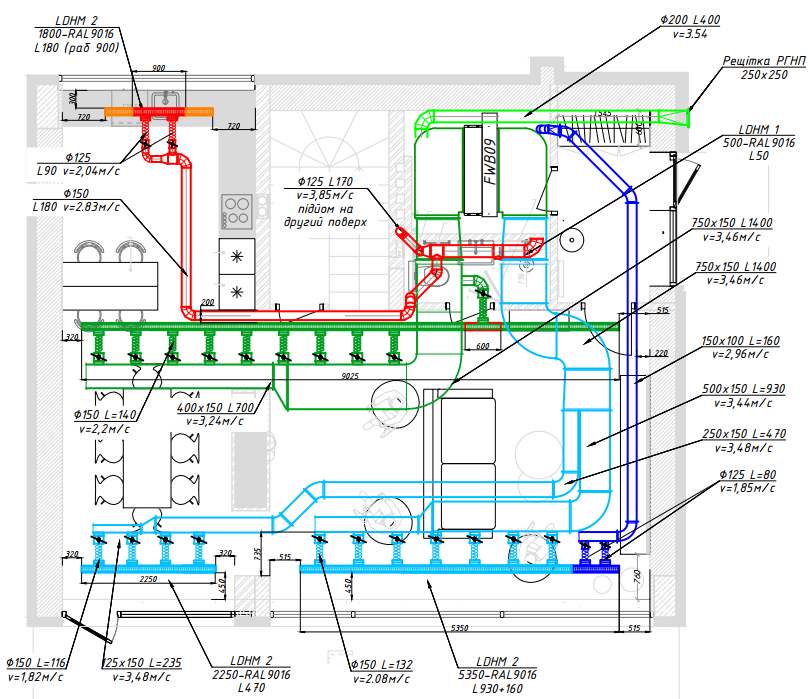

Проєктний план системи вентиляції та кондиціонування

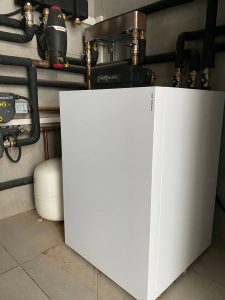

Опалення на об’єкті забезпечує геотермальний тепловий насос Viessman.

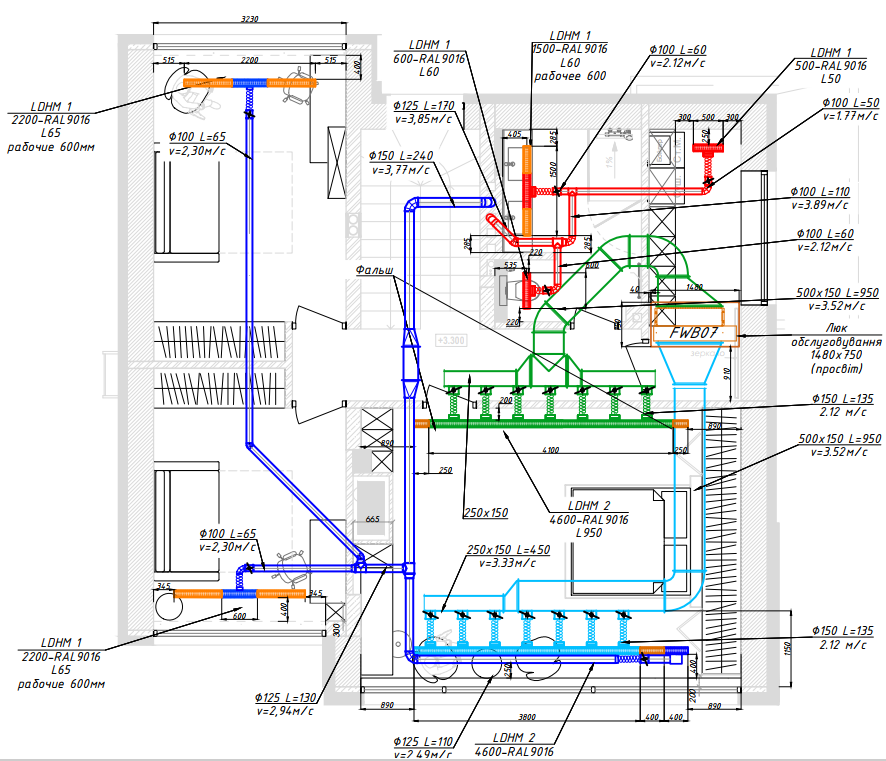

Проєктний план системи вентиляції та кондиціонування

Обов’язковою вимогою замовника було застосування вентиляційної установки Viessmann, щоб ці пристрої працювали в парі.

Подивіться відео

Якщо ви не хочете читати опис даного об’єкта – можете переглянути відео, де наш інженер розповідає про особливості даного об’єкта, виклики та завдання, які нам потрібно було вирішити, а також – що було зроблено на об’єкті та що планується зробити.

Система вентиляції

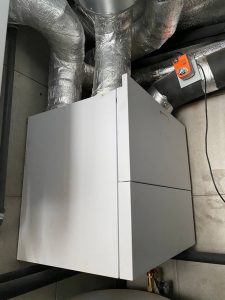

В основі проєкту — вентиляційна установка Viessmann Vitovent 300-W, яка вже була у замовника. Вона інтегрована в єдину систему керування з тепловим насосом та датчиками CO₂, що дозволяє автоматично підтримувати комфортний мікроклімат.

Схема роботи:

  • Подача свіжого повітря — у спальні та вітальню.

  • Видалення відпрацьованого повітря — з кухні, комор, гардеробних та санвузлів.

Продуктивність установки — до 350 м³/год, чого більш ніж достатньо для будинку та сім’ї з 4 осіб.

Розподіл повітря по приміщеннях:

  • Основна спальня — 75 м³/год

  • Дитячі кімнати — по 50 м³/год

  • Вітальня першого поверху — 175 м³/год

Система кондиціонування на базі фанкойлів

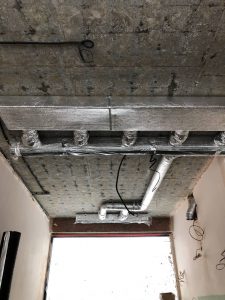

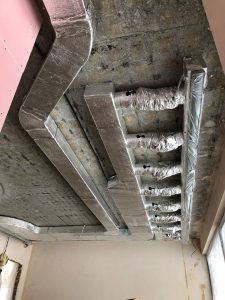

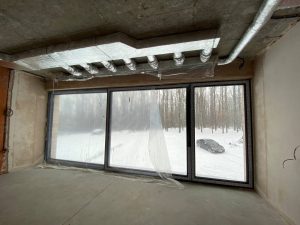

Охолодження влітку реалізоване з використанням наявного геотермального теплового насоса. Застосовані два типи фанкойлів: Канальні фанкойли FWB — для охолодження кухні-вітальні та майстер-спальні. Внутрішньостінні фанкойли Daikin — вбудовані у шафи дитячих кімнат. Через великі площі скління фанкойли підібрані з запасом потужності. Подача холодного повітря здійснюється над вікнами, створюючи холодну завісу. Для рівномірного розподілу повітря по всій довжині дифузора система відрегульована механічними дросель-клапанами. Щоб уникнути утворення конденсату, сталеві повітропроводи покриті ізоляцією зі спіненого поліетилену товщиною 8 мм.

Терміни реалізації проєкту

  • розробка концепції – 5 робочих днів
  • погодження проекту із замовником та внесення змін – 20 робочих днів
  • оформлення робочого проекту – 3 робочі дні
  • комплектація та підготовка до виходу на об’єкт – 10 робочих днів
  • монтажні роботи – 20 робочих днів
